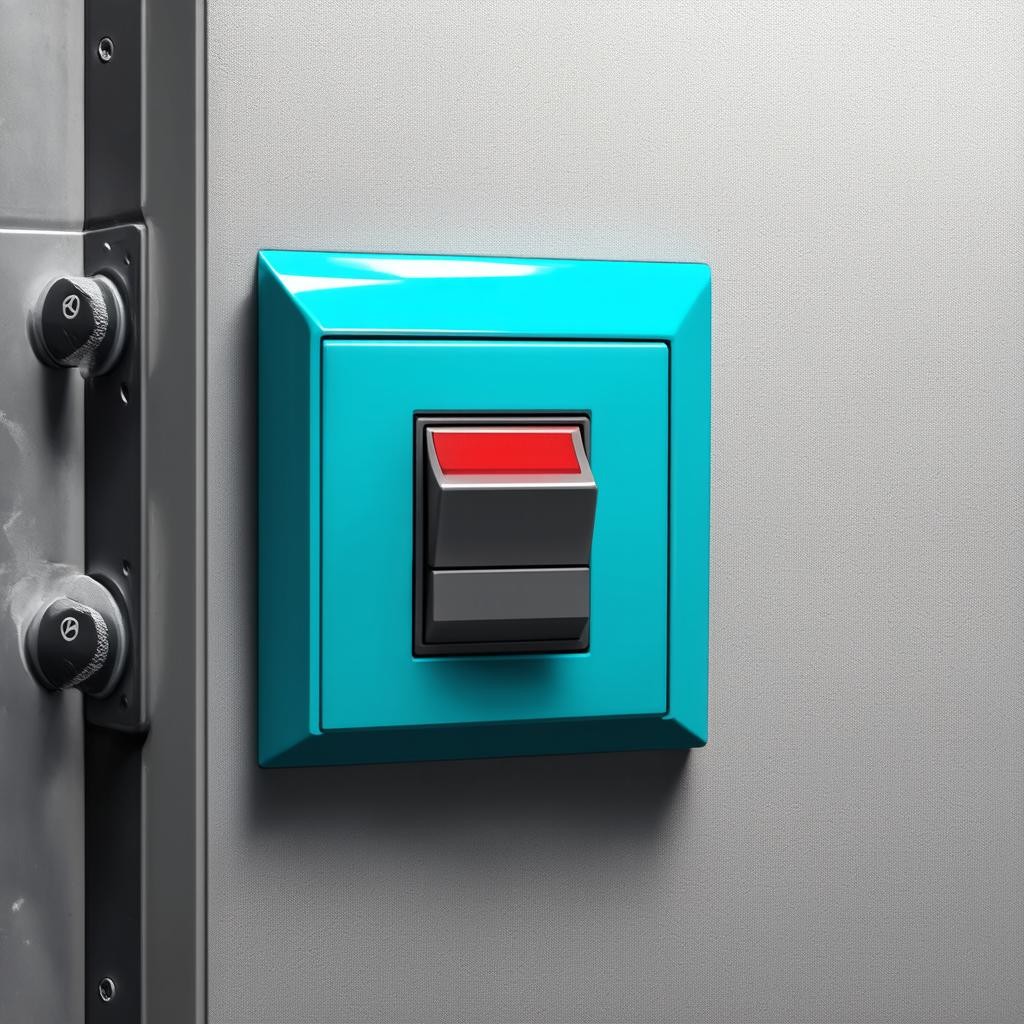

Выключатель скрытой установки S16-102
1. Назначение и область применения: позиционирование модели S16-102
Выключатель скрытой установки S16-102 представляет собой устройство коммутации электрических цепей напряжением до 250 В переменного тока, предназначенное для монтажа в стандартную монтажную коробку (подрозетник) диаметром 68 мм. Основное функциональное назначение — размыкание/замыкание цепи освещения или других нагрузок малой и средней мощности (до 10 А при активной нагрузке).
Модель S16-102 позиционируется как базовый элемент для систем скрытой проводки в жилых и коммерческих помещениях с обычными условиями эксплуатации. В отличие от накладных (наружных) устройств, данный тип требует предварительного штробления стен и установки подрозетников, что обеспечивает более высокий уровень защиты от механических воздействий и более эстетичный вид финишной отделки. Важно понимать: модель не является влагозащищенной (IP20) и не предназначена для установки в ванных комнатах, душевых или на открытых террасах без дополнительного герметичного кожуха.
В отличие от проходных переключателей (которые коммутируют цепь с двух или трех мест), S16-102 — это классический одноклавишный выключатель на два положения: «включено» и «выключено». Он не имеет промежуточных состояний. Если вам необходимо управлять светильником из разных концов коридора — данная модель не подходит.
2. Конструктивные особенности и анализ материалов
Механизм S16-102 построен на двухпозиционном рычажном принципе с возвратной пружиной. В отличие от дешевых моделей с контактами из алюминия, данный образец (в зависимости от конкретной партии и производителя) использует биметаллические или медные контакты. Медь или ее сплавы предпочтительнее, так как они имеют меньшее переходное сопротивление и менее подвержены окислению при нагреве. При осмотре обратите внимание на цвет контактной группы: чистый металлический блеск без синевы и черноты — признак качественной токоведущей части.
Клеммные зажимы — винтового типа с прижимной пластиной. Это классическая конструкция, рассчитанная на подключение медных и алюминиевых жил сечением от 1,0 до 2,5 мм² (для алюминия сечение не менее 1,5 мм²). Некоторые современные аналоги оснащаются пружинными (безвинтовыми) зажимами, которые ускоряют монтаж. Однако S16-102 требует использования отвертки и определенного усилия затяжки. Это недостаток с точки зрения скорости, но преимущество с точки зрения надежности фиксации при вибрациях или перепадах температуры.
Корпус механизма выполнен из термостойкого ABS-пластика или карболита. Материал должен выдерживать кратковременное повышение температуры до 85–100 °C без деформации. Обратите внимание: наличие трещин или люфта при сборке клавиши указывает на нарушение технологии производства. Клавиша в модели S16-102 фиксируется на шарнирных защелках, демонтаж осуществляется при помощи поддевания плоской отверткой — это стандартно для данной категории.
3. Технические характеристики и сравнение с альтернативами
Для объективного выбора необходимо сопоставить параметры S16-102 с другими распространенными типами выключателей. Ниже приведена таблица критических различий.
| Параметр | S16-102 (скрытый монтаж) | Накладной аналог | Проходной переключатель |
|---|---|---|---|
| Метод установки | В подрозетник в стене | На поверхность стены | Скрытый или накладной |
| Тип управления | Одно место | Одно место | Два и более мест |
| Защита от пыли/влаги | IP20 | IP20–IP54 | IP20 |
| Материал контактов | Медь / биметалл | Часто алюминий | Медь |
| Скорость монтажа | Средняя (требуется штробление) | Высокая (без штробления) | Выше средней (3 провода) |
| Ремонтопригодность | Средняя (доступ после снятия клавиши) | Высокая | Средняя |
Как видно из таблицы, S16-102 оптимален для капитального ремонта или нового строительства, где возможна прокладка кабеля в штробах. Если вы меняете проводку в чистовой отделке без пыльных работ — лучшим выбором будет накладной выключатель или модель для открытой проводки. Проходные переключатели маркируются отдельно (обычно индексы S16-2xx) и имеют три контакта вместо двух у S16-102.
4. Сравнение с выключателями с подсветкой и диммерами
Модель S16-102 не оснащается встроенной светодиодной индикацией. Это сужает ее применение в условиях полной темноты: нащупать клавишу без дополнительного источника света проблематично. Выключатели с подсветкой (неоновая лампа или светодиод) решают эту проблему, но имеют два технических нюанса. Первое: подсветка создает дополнительный ток утечки (обычно 0.3–1 мА), который может вызывать мерцание светодиодных ламп, когда выключатель находится в положении «выключено». Второе: неоновая лампа рассчитана на 80–100 тысяч часов, но при использовании с импульсными блоками питания часто выходит из строя раньше.
Диммеры (регуляторы яркости) с выключателем S16-102 несовместимы. Это два принципиально разных устройства: выключатель дискретно разрывает цепь, а диммер плавно изменяет напряжение. Если требуется регулировка освещения — ищите модель серии SD или с маркировкой «диммируемый». Кроме того, подключение диммера требует соблюдения полярности (фаза на вход L, нагрузка на выход OUT), в то время как S16-102 разрывает любой из проводов (фазу или ноль, хотя по ПУЭ рекомендуется разрывать именно фазу).
Для помещений с высокими требованиями к дизайну или с системой «умный дом» S16-102 выглядит архаично: он не поддерживает управление по радиоканалу (ZigBee, Wi-Fi). Встраиваемые смарт-выключатели имеют аналогичный корпус для подрозетника, но содержат электронный модуль, реле и драйвер. Если вы планируете автоматизацию освещения — лучше сразу рассматривать продукцию совместимую с контроллерами (например, Schneider Electric Wiser или Legrand Netatmo).
5. Сравнительный список: кому подходит S16-102, а кому — нет
Принятие решения о покупке должно опираться на конкретные условия монтажа и сценарии использования. Ниже приведен структурированный перечень рекомендаций.
Ситуации, когда S16-102 оправдан и экономически целесообразен:
- Капитальный ремонт в квартире или частном доме с заменой всей проводки в штробах — скрытый монтаж необходим для последующей чистовой отделки.
- Использование с лампами накаливания, галогенными источниками (12/24 В через трансформатор) или недорогими светодиодными лампами без диммирования.
- Установка в сухих помещениях (гостиные, спальни, кабинеты) с обычной влажностью — класс IP20 достаточен.
- Необходимость смены механизма без замены рамки (если используется модульная серия, где лицевые панели взаимозаменяемы).
Когда следует отказаться от этой модели:
- Вы хотите управлять освещением из 2–3 точек (нужен проходной переключатель или многоклавишный пульт).
- Установка в ванной, на улице или в помещении с влажностью выше 70% (требуется IP44 и выше).
- Планируется использование светодиодных ламп с драйверами низкого качества — из-за отсутствия подсветки не будет эффекта мерцания, но и индикации в темноте не будет.
- Выполняется монтаж в офисных перегородках из легких материалов (гипсокартон) — для скрытого монтажа потребуются специальные подрозетники с лапками-распорами.
6. Монтажные аспекты: обязательные проверки и типичные ошибки
Установка выключателя S16-102 требует внимания к нескольким критическим моментам. Во-первых, глубина подрозетника должна быть не менее 45 мм, иначе механизм может не поместиться полностью, что вызовет деформацию при нажатии клавиши. Во-вторых, зачистка жил должна выполняться строго на длину 8–10 мм (оголение более 12 мм увеличивает риск короткого замыкания при касании соседних клемм). В-третьих, рекомендуется использовать двухжильный кабель ВВГнг(А) сечением 3×1.5 мм² для цепей освещения — третий провод (земля) оставляется в клемме подрозетника, так как выключатель не имеет клеммы РЕ.
После подключения обязательно проверьте наличие фазы на контактах при помощи индикаторной отвертки при включенном положении. При выключенном — фаза должна быть на входной клемме (обычно обозначена L или стрелкой). Если фаза пропадает и на выходе — цепь разомкнута корректно. Распространенная ошибка: подключение нуля к размыкающему контакту. В этом случае при замене лампы в патроне может возникнуть опасное напряжение даже при выключенном выключателе.
Не рекомендуется использовать S16-102 для коммутации цепей с мощными электродвигателями (вентиляторы, насосы) без дополнительного контактора — механизм не рассчитан на индуктивные токи выше 10 А и дуговые нагрузки. При коммутации катушек пускателей возможен быстрый износ контактов.
7. Ресурс и долговечность: объективная оценка
Заявленный производителем механический ресурс для S16-102 составляет от 15 000 до 20 000 циклов включения. Это соответствует примерно 15–20 годам эксплуатации при условии использования до 3 нажатий в день. Электрический ресурс (коммутация номинального тока под нагрузкой) обычно в 1.5–2 раза ниже механического из-за эрозии контактов при возникновении дуги. Для сравнения, качественные выключатели Legrand или Schneider имеют ресурс до 40 000 циклов.
Факторами, сокращающими срок службы, являются: подключение нагрузки, превышающей номинальный ток (особенно емкостной — современные блоки питания светодиодов); плохой контакт в клеммных зажимах (недотянутый винт) и установка в помещениях с агрессивной средой (химические испарения, сырость). При соблюдении условий эксплуатации выключатель может проработать без замены 25–30 лет, но после 10–15 лет возможен износ пружины и ухудшение тактильных ощущений (клавиша начинает болтаться или залипать).
